양방향 증폭기 (BDA)
시스템 개요
터널 무선 중계 설비의 주장치 또는 자장치로 부터 수신 받은 RF 신호(FM/DMB/열차방호)를 증폭하여 누설동축케이블로 신호를 방사하고 인근 선로증폭기로 신호 및 정보상태를 전달하는 시스템

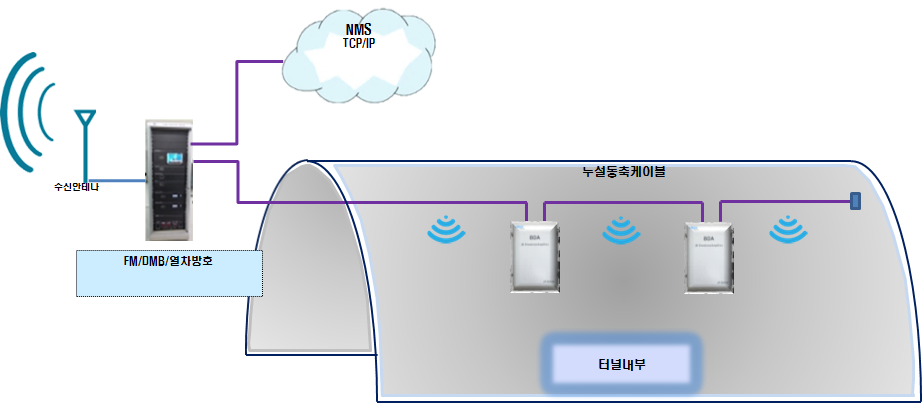

시스템 구성도

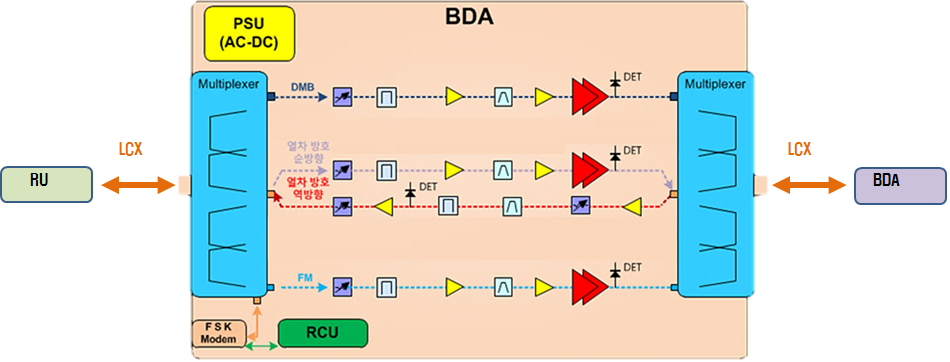

BDA 블럭도
주요 특징

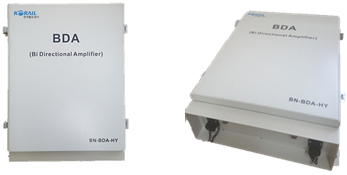

양방향 증폭기(BDA)
- FM/DMB/열차방호 신호 증폭
- 열차방호 신호 양방향 전송
- FM/DMB 신호 단방향 전송
- BDA간 통신 기능
- 원격관리 기능
전기적 특성
| 항목 | FM 규격 | DMB 규격 | 열차방호 규격 | |||
|---|---|---|---|---|---|---|
| In/Output Freq. | 88MHz ~ 108MHz | 174MHz ~ 216MHz | 440MHz ~ 465MHz | |||
| Input Power Level | -10 ~ -40dBm | -10 ~ -40dBm | -50 ~ -20dBm | |||
| Output Power Level | +30dBm/Total Max. | +30dBm/Total Max. | +30dBm/Total Max. | |||
| VSWR | INPUT ALL Band | 1.5:1 | INPUT ALL Band | 1.5:1 | INPUT ALL Band | 1.5:1 |
| Gain | 40 ± 1dB | 0 ~ 30dB | 40 ± 1dB | 0 ~ 30dB | 50 ± 1dB | 0 ~ 30dB |
| Insertion Loss | Bypass Mode | -6dB | Bypass Mode | -6dB | Bypass Mode | -6dB |
| Attenuations | ATT. 30dB (0.5dB step ± 1dB) |
ATT. 30dB (0.5dB step ± 1dB) |
ATT. 30dB (0.5dB step ± 1dB) |
|||
| ALC | 31dBm ± 1dB (입력: -11dBm ± 1dB) |
31dBm ± 1dB (입력: -11dBm ± 1dB) |
31dBm ± 1dB (입력: -21dBm ± 1dB |
|||
| IMD | +30dBm/Total | 35dBc Min. | +30dBm/Total | 35dBc Min. | +30dBm/Total | 35dBc Min. |
| Hamonics | 2nd | -50dB | 2nd | -50dB | 2nd | -50dB |
| 3rd | -60dB | 3rd | -60dB | 3rd | -60dB | |
| NF | 88 ~ 108MHz | 12dB | 174 ~ 216MHz | 12dB | 440 ~ 465MHz | 13dB |
