시스템 개요

고속철도(KTX) 및 일반철도의 신호설비 회선운용에 적용되는 가입자 데이터 채널과 단말(신호)설비간의 데이터 신호 연동 시 회선의 정상운용 여부 실시간 감시하고, 회선 불량의 경우 경보를 발생하여 관리자의 신속한 조치가 가능한 시스템

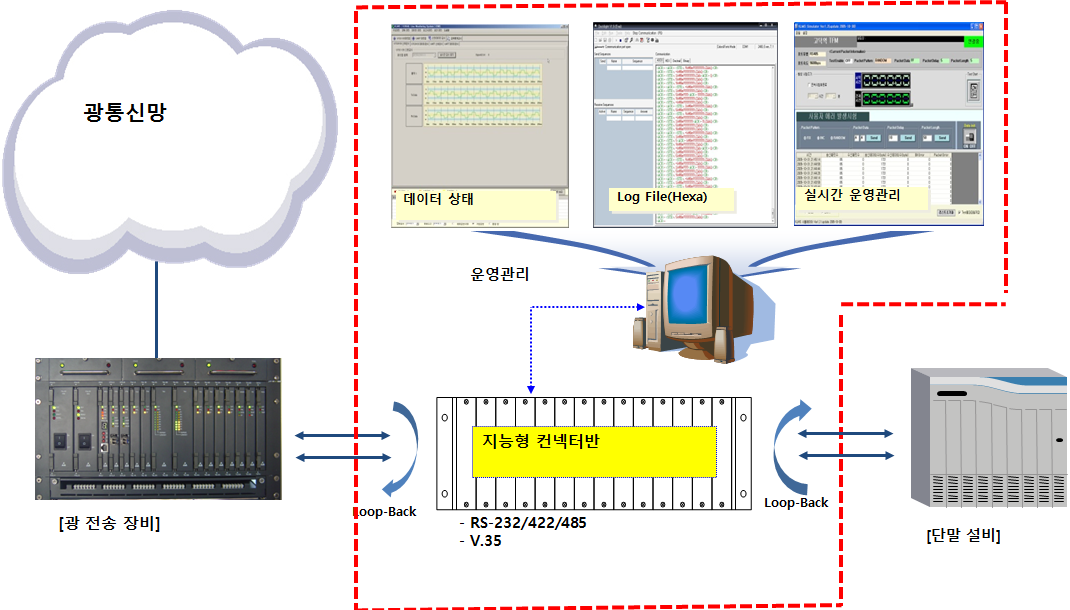

시스템 구성도

주요 관리 기능

• 채널단위의 데이터회선 연결 및 감시기능
• 단위설비 및 그룹별 설비운영을 위한 관리기능
• 채널단위의 데이터회선 시험 및 유지보수기능
• 설치 및 운영관리가 용이한 서브-랙 구조
• 채널단위의 서지 보호모듈 선택적 탑재

주요 특징

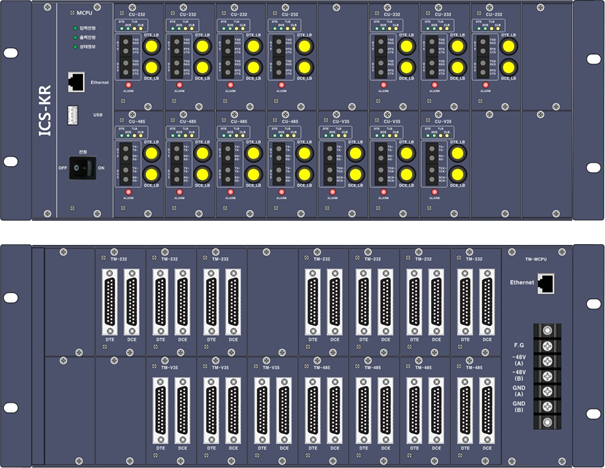

지능형 컨넥터반

• 컨넥터반의 전원상태에 무관하게 채널단위의 신호회선 연결
• 채널별 신호데이터에 대한 실시간 감시 기능 (RS-232/ RS-422/ RS-485/ V.35 신호 감시 채널)
• 채널별 신호데이터에 대한 시간정보를 포함한 저장 기능
• 관리자 접속 및 원격 관리 기능
• 일 단위로 자동/수동 백-업 및 보고서 출력 기능
• 고장 점 확인을 위한 루프-백 및 시험용 포트를 제공
• 랙 실장 형태로 채널 보드의 호환 가능한 공통슬롯 적용

시스템 제원
