10G MSPP

10G MSPP

개요

본 장비는 종속신호인 PDH 와 동기식 광신호(SDH)를 다중화/ 역다중화하여 광전송, 분기결합 및 상호분배 기능(HO:320G, LO:20G) 을 제공하며, Ethernet신호 전달 기능을 제공하는 10G 기반의 MSPP 장비이다.

또한 WDM기술을 이용한 8CH(Tunable) MUX/DEMUX하여 80G 신호로 전송할 수 있다.

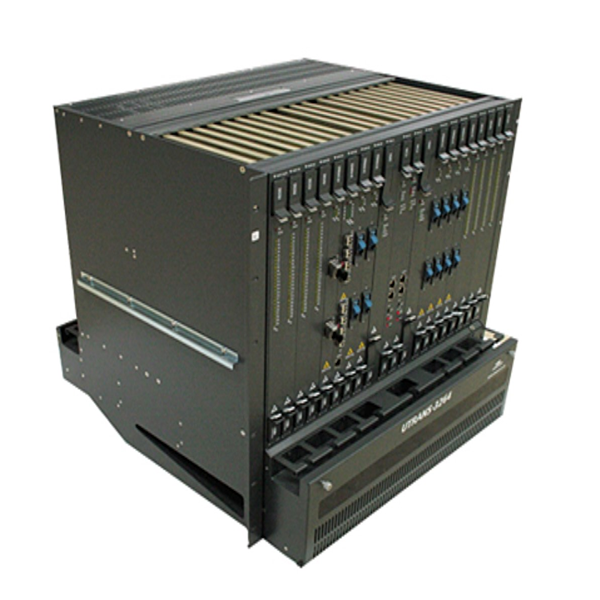

UTRANS-3264는 DS-1/1E, DS-3, STM-1, STM-4, STM-16, STM-64, Ethernet 10/100Base-TX, 100Base-FX, Gigabit Ethernet신호를 Any Card Any Slot으로 혼용 수용하여 다양한 서비스를 제공하는 대용량 MSPP 장비이다.

시스템 특징

• 다양한 망 토폴로지 지원 (TM / UPSR / 2F-BLSR / Sub Ring / Multi Ring / RPR)
• 국제 표준화된 EoS (Ethernet over SDH) 기술 만족(GFP / VCAT / LCAS)
• NG-SDH기반의 MSPP
• 회선접속분배(Cross-connection)[High : 320G, Low : 20G]
• Layer-2 Switch Functions
• WDM 기능(8CH, CWDM/DWDM 기술적용)
• QoS 및 보안이 보장된 서비스 제공
• GUI (Graphic User Interface)기반의 장치 관리 기능으로 유지, 보수 및 관리가 편리
• Broadcasting (방송용) 기능지원으로 방송서비스 제공
• 당사 MSPP 장비군을 Family로 구성시 단일 S/W로 제어 및 감시가 가능하여 유지보수가 편리하다.

망의 진화에 따라 일반 서비스 사용자의 접속 환경 변화

• 기존 음성 서비스 위주에서 Ethernet 서비스로 전환됨
• 동일 장치 내에서 다양한 서비스가 요구됨

기존 SDH망의 효율적인 이용 방안이 대두

• 기존 SDH망을 활용한 Ethernet 서비스 방법이 필요
• Ethernet, IP 등 Packet 기반의 Data Traffic을 SDH 기반의 전송망을 통해 효과적 전달 필요

가입자의 투자 비용 절감 및 QoS 보장 필요

• 음성, 데이터, Ethernet 등의 다양한 서비스에 따른 가입자의 중복 투자 비용 발생됨
• 고객이 요구하는 충분한 대역폭 확보와 인터넷 서비스의 QoS 및 보안이 필요
• 전체 네트워크 구성의 단순화가 필요

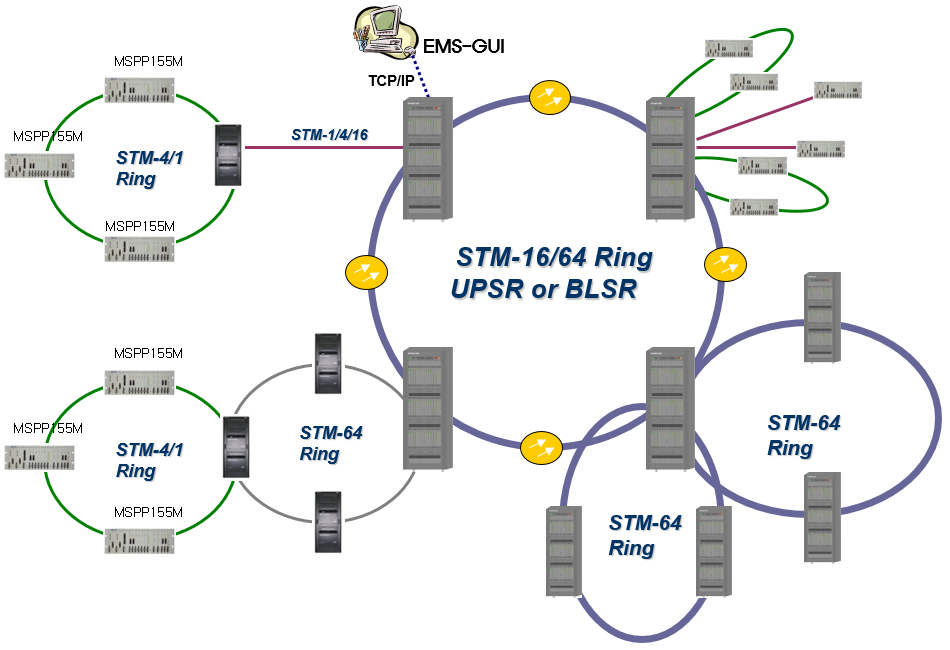

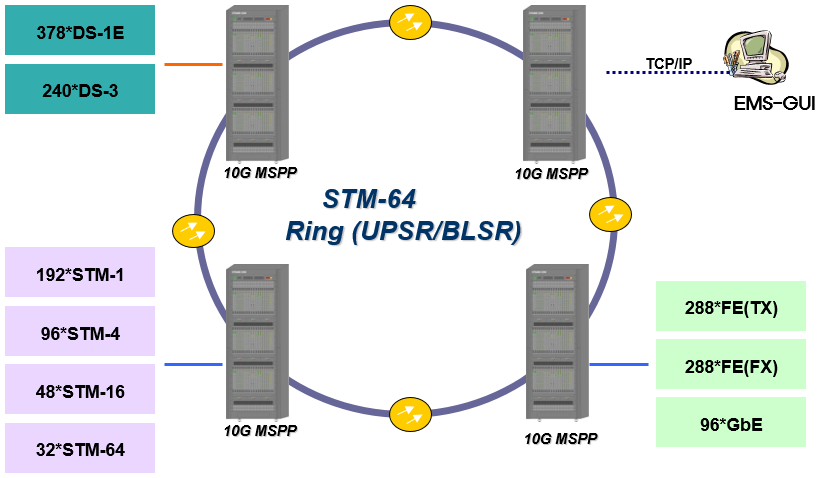

구성도
