시스템 개요
재난방송수신설비는 지진/홍수/수해/산불/해일 등의 재해가 발생하거나 전쟁이 예상되거나 , 전시인 경우 긴급한 상황을 국민에게 신속하게 알려서 국민의 안전과 재산을 보호하는 목적으로 건물지하/지하철/도로/철도 터널 등 FM라디오 및 T-DMB 전파음영지역에 방송이 가능하도록 재중계하는 시스템

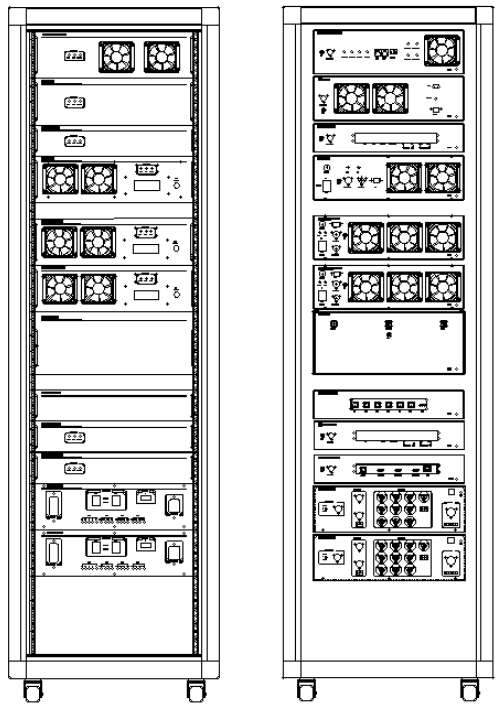

시스템 구조
FM/DBM 중계장치
| NO | 품명 | 높이 |
|---|---|---|
| 1 | 디지털 DMB 수신기 | 3U |
| 2 | FM 수신기 | 3U |
| 3 | BC/EM 제어기 | 2U |
| 4 | FM 송신기 | 2U |
| 5 | BLANK | 1U |
| 6 | DMB 8CH 송신기 | 3U |
| 7 | DMB 12CH 송신기 | 3U |
| 8 | DUPLEXER | 4U |
| 9 | BLANK | 1U |
| 10 | 다중대역합성기 | 2U |
| 11 | FM수신분배기 | 2U |
| 12 | DMB수신분배기 | 2U |
| 13 | 직류전원장치 | 3U |
| 14 | 직류전원장치 | 3U |
| 15 | BATTERY | 5U |
시스템 제원 및 기능
| 항목 | 규격 | 단위 | 비고 | |
|---|---|---|---|---|
| 주파수 범위 | FM | 88 ~ 108 | Mhz | |
| DMB | 180 ~ 210 | |||
| RF 입력레벨 | -40 ~ -80 | dBm | ||
| 송신기 출력 | 최대 40 (가변 가능) | W | ||
| 증폭 이득 | 30 이상 | dB | ||
| 신호 대 잡음비 | 40 이상 | dB | ||
| 고조파 억압비 | 50 이상 | dB | ||
| 전원전압 | DC 12V / 50V [정전압회로 내장) | V | ±10% | |
| 사이즈(가로Ⅹ세로Ⅹ높이) | 600Ⅹ750Ⅹ2100 | mm | ||
| 품명 | 주요 기능 |
|---|---|
| 디지털 DMB 수신기 | DMB 수신분배기로부터 입력받은 DMB신호를 DSP기능으로 필터링하여 DMB 8CH 송신기, DMB 12CH 송신기로 각각 송출 |
| FM 수신기 | DSP 기능 내장으로 각 CH별 필터링한 FM 신호를 BC/EM 제어기로 송출 |
| BC/EM 제어기 | FM 수신기 신호를 입력받아 출력을 증폭 및 제어 |
| FM 송신기 | BC/EM 제어기에서 입력받은 소 출력의 FM방송신호를 증폭하여 적정한 출력으로 증폭(최대 40W)하여 다중대역합성기로 송출 |
| DMB 8CH 송신기 | 디지털 DMB 수신기로부터 입력된 DMB 8CH 신호를 증폭하여 적정한 출력으로 증폭(최대 40W)하여 DUPLEXER로 송출 |
| DMB 12CH 송신기 | 디지털 DMB 수신기로부터 입력된 DMB 12CH 신호를 증폭하여 적정한 출력으로 증폭(최대 40W)하여 DUPLEXER로 송출 |
| DUPLEXER | DMB 8CH,12CH 송신기 출력을 하나의 DMB 신호로 합성한 후 고출력 DMB 방송신호를 다중대역합성기로 송출 |
| 다중대역합성기 | FM 방송, VHF, DMB, 소방무선주파수, 경찰청 주파수 대역을 하나의 출력으로 합성하여 출력 |
| FM수신분배기 | DMB 수신분배기로부터 수신된 FM방송신호를 증폭 및 이득조절 기능 내장하여 적정한 FM 신호를 FM 수신기로 송출 |
| DMB수신분배기 | 외부수신안테나로 입력된 미약한 신호를 FM 방송신호를 FM 수신분배기로 송출 및 DMB 신호를 증폭하여 디지털 DMB 수신기로 송출 |
| 직류전원장치 | Main 직류전원장치로서 입력전압 : AC220V, 출력전압 : DC50V±10%, DC12V±10% |
| BATTERY | 12V/24AH * 2EA |
