열차무선 전계강도 원격검측시스템
시스템 개요
열차무선용 VHF/FM/DMB 신호의 전계강도 검측을 위해 검측장치를 이동체(열차)에 탑재하여 관제시스템 원격제어에 의해 자동 검측 후, 무선통신망을 이용하여 관제시스템에 검측 데이터를 전송하고 저장/분석/모니터링하는 시스템

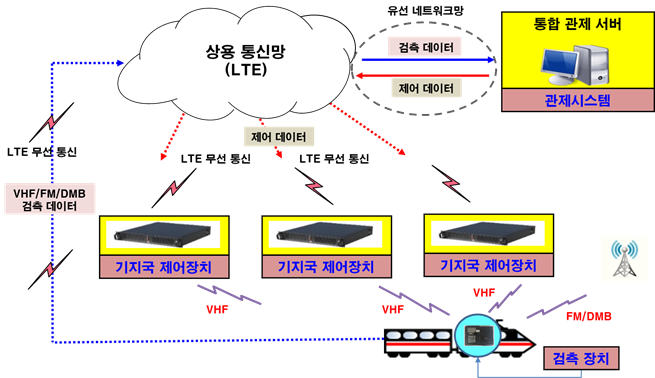

시스템 구성도

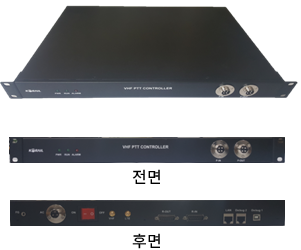

기지국 제어장치
기지국 제어장치
특징
- 통합 관제시스템과 송/수신 기능
- 기지국 전계강도 상시 모니터링 기능
- 열차무선(VHF) 기지국 주파수 방사 제어 기능
- 송신 전계강도 레벨 검측 및 관제전송 기능
- 음성 신호레벨 송출 기능
- 랙 실장 가능 형태 적용
차상/휴대용 검측장치
차상/휴대용 검측장치
특징
- VHF/ FM/ DMB 전계강도 검측 및 표출 기능
- 통합 관제시스템과 송/수신 기능
- 주기별 전계강도 검측 기능
- 위치정보/검측 데이터 전송 기능
- 음성 신호레벨 검출 기능
- 상전/배터리 겸용 사용 가능
- 본체 / 외장 전원모듈 분리 가능
센서 모듈 특징
- GPS 수신 기능
- RADAR 속도 측정 기능
관제 시스템

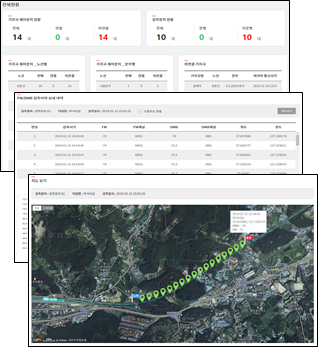

관리서버 화면
특징
- 검측장치에서 전송된 데이터 가공
- 저장/ 조회/단말인증
- 실시간 모니터링
- 위치정보 맵/상태정보 감시
- 원격제어 관리 및 인증정보 관리
- 운용자/검측장치/장애이력/통계 DB

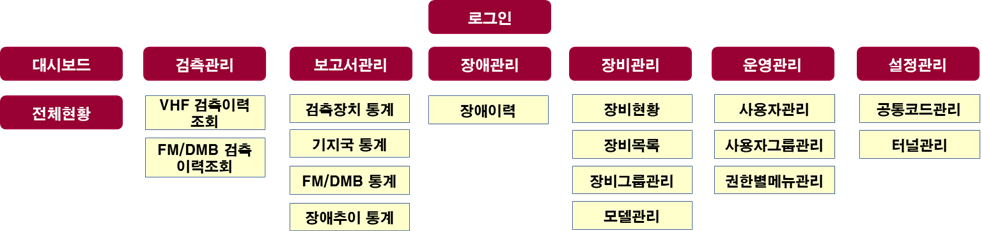

메뉴 구성

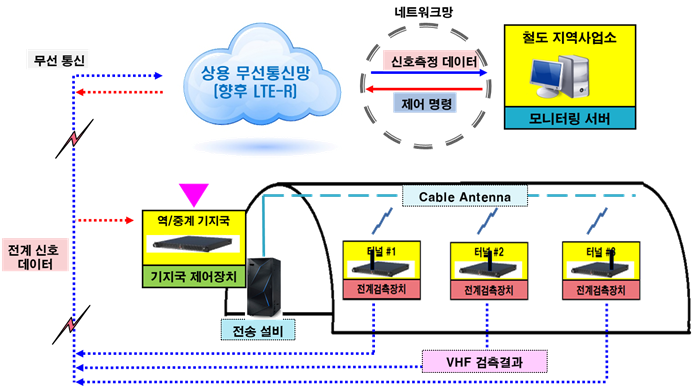

터널 사용시 구성도
