2.5G MSPP (UTRANS-1080)

2.5G MSPP

개요

UTRANS 1080 시스템은 PDH 신호 및 동기식 광 신호를 다중화/역다중화하여 광전송, 분기결합 및 상호분배 기능을 제공하며,Ethernet 신호 전달 기능을 제공할 수 있는 2.5G급 기반의 MSPP 장치이다.

본 장치는 DS0(64Kbps) 음성 및 저속 DATA 신호로부터 DS-1(1.544Mbps), DS-1E(2.048Mbps), STM-1 (155.52Mbps), 이더넷 10/100/1000 Base-TX, 100/1000 Base-FX 신호를 혼용 수용하여 STM-16 속도의 NRZ 신호로 동기식 다중화한 후 광신호로 변황하여 전송할 수 있는 MSPP 장치이다.

시스템 특징

• 다양한 망 토폴로지 지원 (TM / UPSR)
• 국제 표준화된 EOS (ETHRNET OVER SDH) 기술 만족 (GFP / VCAT / LCAS)
• NG-SDH 기반의 MSPP
• 회선 접속 분배 (CROSS – CONNECTION)
• LAYER-2 SWITCH FUNCTIONS
• QOS 및 보안이 보장된 서비스 제공
• GUI (GRAPHIC USER INTERFACE) 기반의 장치 관리 기능으로 유지, 보수 및 관리가 편리
• BROADCATIONG (방송용) 기능 지원으로 방송 서비스 제공
• 당사 MSPP 장비군을 FAMILY로 구성시 단일 S/W로 제어 및 감시가 가능하여 유지보수가 편리하다.

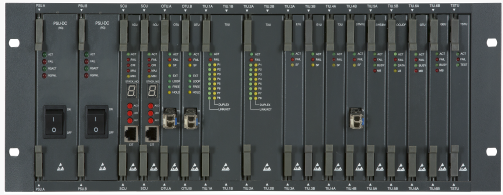

구조

• 19인치 4U 구조
• MAIN SHELF + 확장 셀프 구성
• 확장셀프는 DS0 확장 시 사용(6E1 , 음성 120CH)
• MAIN SHELF와 확장 SHELF는 동일 SHELF 사용
• TRUNK는 STM16
• 종속신호 최대 12 SLOT
• 채널용 DS1EP : 최대 20회선

종속신호 종류

• DS0급 회선, DS1, DS1E, DS3, STM-1, L2기반의 GX, FX, TX
