시스템 개요

선번장 단자의 각종 정합 신호에 대해 사용 여부를 자동적으로 감시하여 LED로 표출하는 장치와 각 선번장에 부여된 고유의 문자 코드를 활용하여 해당 회선의 사용 정보를 스마트폰 앱 및 서버에서 관리하는 시스템

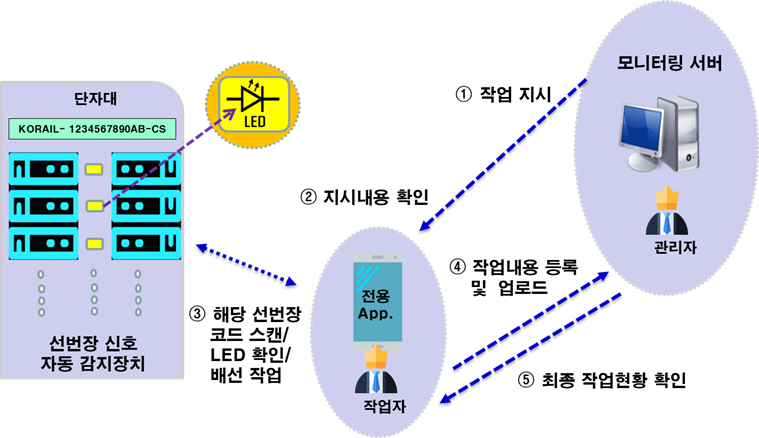

시스템 구성도

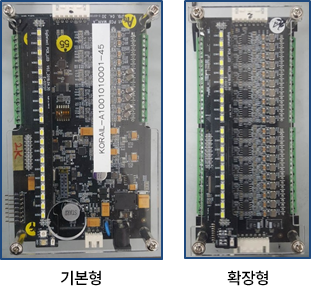

신호감지장치

신호감지장치

특징

• 감지신호 종류 : DS1E/PSTN/2W E&M/4W E&M/Ethernet/OCUDP
• 신호 감지 장치 기본형 : 10-pair
• 신호 감지 장치 확장형 : 20-pair
• 90-pair 확장 가능(기본형x1+확장형x4)
• 소비 전력 최소화(Sleep state)
• 선로 별 LED 점멸 기능
• 선로 결선 강화 단자대 적용
• 선번장 고유 코드 부착

스마트폰 전용앱

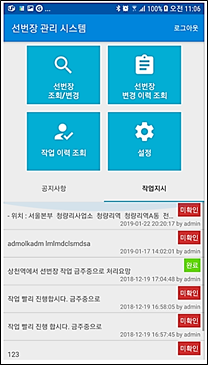

스마트폰 앱 화면

특징

• 각 선번장 고유 문자 Code read 기능
• 서버와의 상호 통신 기능
• 서버의 공지/지시 사항 수신 기능
• 선번장 결선 정보 수정 기능
• 수정 정보 업-로드 기능

관리서버

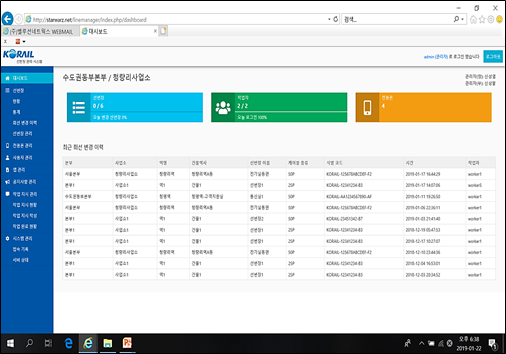

관리서버 화면

특징

• 작업자 스마트폰과의 상호 통신 기능
• 각 선번장 현황/이력/통계 확인 기능
• 작업 내용 작성/지시(송신) 기능
• 작업자 작업 결과 수신/업데이트 기능
• 관리자/작업자 권한 부여 및 관리 기능
