승강장 LED형 동적호차표시기
시스템 개요
고속 및 일반열차 승강장에 설치되어 열차종류별 호차정보(출입문 위치)를 열차운행 정보와 연동하여 실시간 자동으로 표시하여 고객의 이동 동선을 최소화하는 능동형 디지털 LED 동적호차표시기

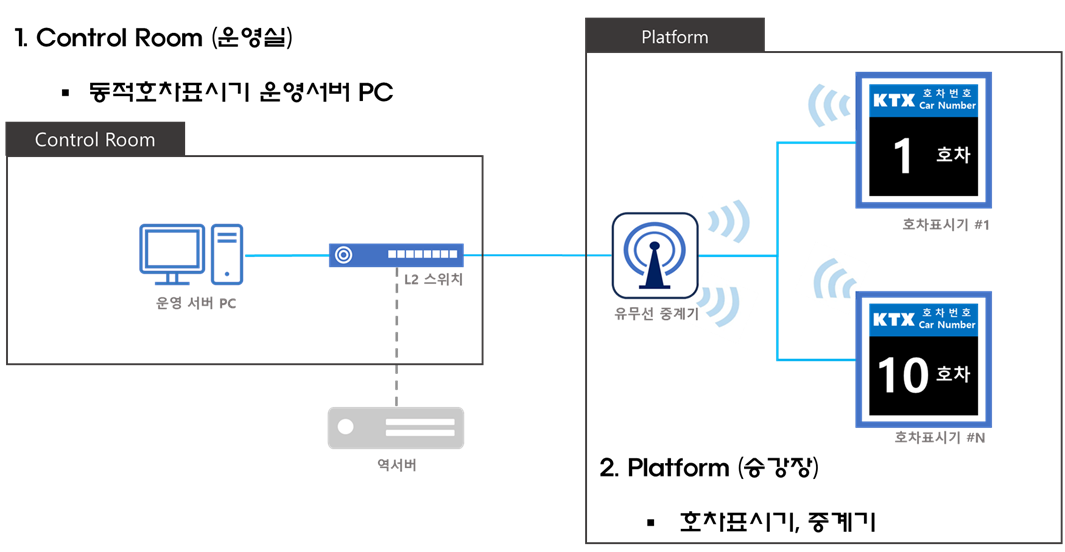

시스템 구성도
시스템 주요 기능
| 항목 | 내용 |
|---|---|
| 운영서버 | TIDS역서버에서 전송되는 열차정보를 가공하여 중계기로 전송하는 단말기 |
| 유무선 중계기 | 운영 서버에서 송출한 데이터를 각 호차표시기에 유선랜 또는 무선(900MHz) 데이터를 전송하는 기능 |
| 호차표시기 | 중계기에서 전송받은 정보 데이터를 LED 모듈로 표시, LED 화면은 9개의 모듈이 한 화면에 총 화소수 64x64x9=36,864, 피치 간격은 3mm |
※ 역서버 (Train Information Display System) : 중앙 서버의 정보(열차 운행 스케줄 정보)를 받아 고속철도 및 일반철도 각 역의 표시기에 열차운행정보를 표시기에 표출을 제어하는 역 단위 컴퓨터 (철도 운영사 소유 제품)

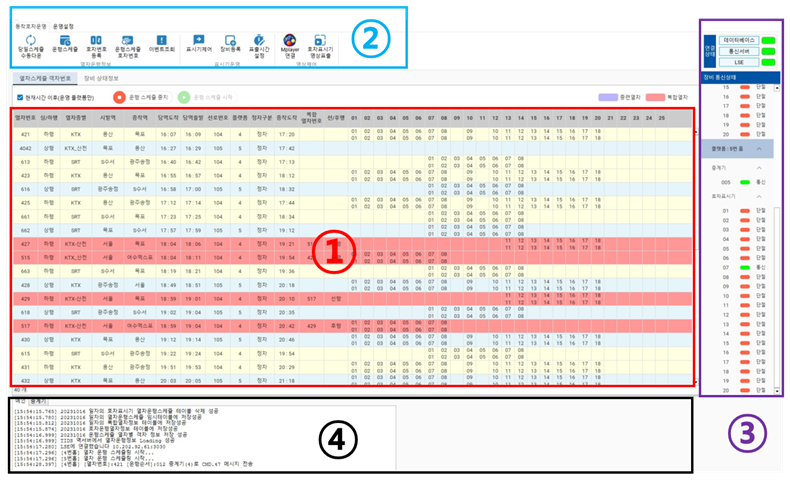

운영 서버 주요 기능
운영 서버 주요 기능
기능
- TIDS서버로부터 열차 스케줄 수신
- Main menu 및 호차표시기 문구 제어
- 호차표시기 회선 연결 상태 표시
- 시스템 Log 현황 및 알람
사양
- 프로세서 : I5 2.5GHz 이상
- 주 메모리 : RAM 8GB 이상
- 하드디스크 : SSD 500GB 이상
- 운영프로그램 : Windows 10 이상
- 전원 : AC 100V/ 200V (300W)

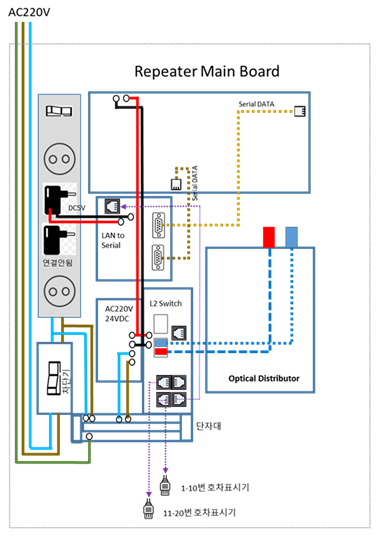

유무선 중계기 주요 기능
유무선 중계기 주요 기능
기능
- 운영서버에서 온 정보 데이터를 각 호차표시기에 유선랜 또는 ISM Band(무선, 900Mhz) 데이터를 전달
특징
- 승강장에 설치된 중계기는 운영서버의 데이터(TCP/IP)를 수신, 하위설비인 호차 표시기로 전송하며 데이터 전송은 유/무선(900Mhz) 방식 모두 지원한다.
구성
- 제어부(Repeater Main Board) : 통신 송수신 제어, 그룹/정차위치ID 설정
- 통신부 : Optical Distributor, Media coverter, Lan(L2, switch)
- 전원부 : 입력 AC: 100V/ 200V, 출럭: DC: 24V

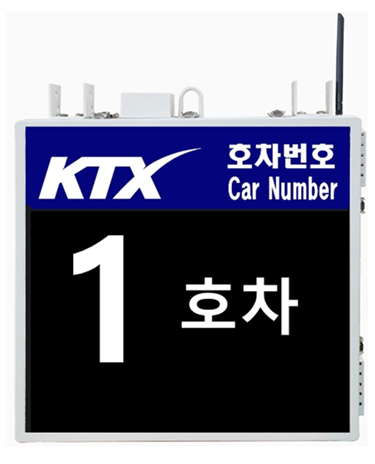

LED형 동적호차표시기 주요 기능
LED형 동적호차표시기 주요 기능
기능
- 호차 번호 외 열차정보, 뉴스, 이벤트, 날씨, 공공정보, 영상 및 자막 광고 표출
- 열차종별에 따라 가변적으로 호차표시 기능
- 중계기와 동적호차표시기(LED)간 유선으로 운영하며 유선이 장애 시 무선으로 대치하여 전송한다. 주파수(900Mhz 대역, 유/무선 데이터 양방향 송수신)
- 정보 미수신시 재전송 기능
- 통신 불가 시, 점검 중, 조정 중 표시 기능
사양
- 크기 (가로×세로×깊이) : 600mm × 600mm × 200mm (양면 Type)
- LED모듈 (3 in SMD type) : Full Color
- 도트 피치 : 3mm 이하, 도트 매트릭스: 32 × 32(1,024 도트) 또는 64 × 64(4,096 도트)
- LED 모듈 크기 (가로×세로) : 96mm × 96mm 또는 192mm × 192mm
- 휘도 : 2,000 cd/㎡ 이상 (시야각:120도(수평/수직) 이상)

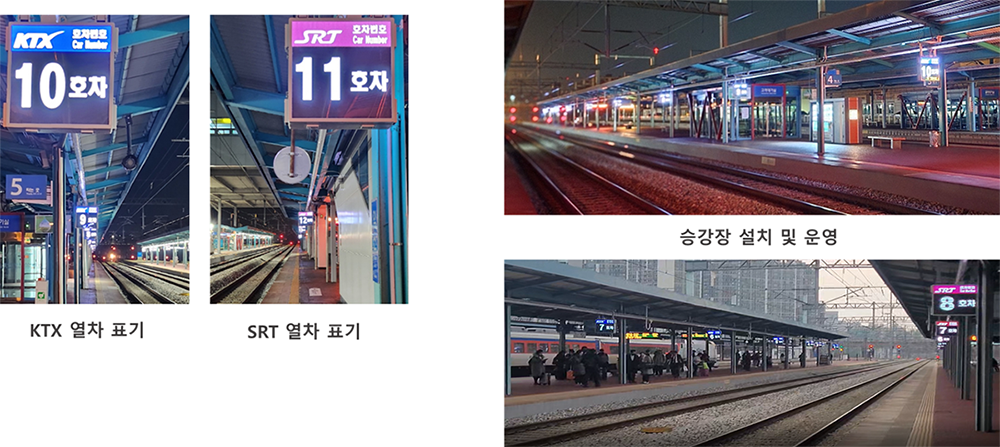

코레일 호남고속선 익산역 설치사례
코레일 호남고속선 익산역 설치사례
