개요

본 장비는 E1신호를 IP패킷망(MPLS 포함)으로 전송하는 장비입니다. IP패킷망 에서 TDM신호를 안정적으로 전송하는 시스템으로서 TDMoverIP 기반 기술로 패킷망에서 TDM 신호 전달이 주요 수행기능입니다.

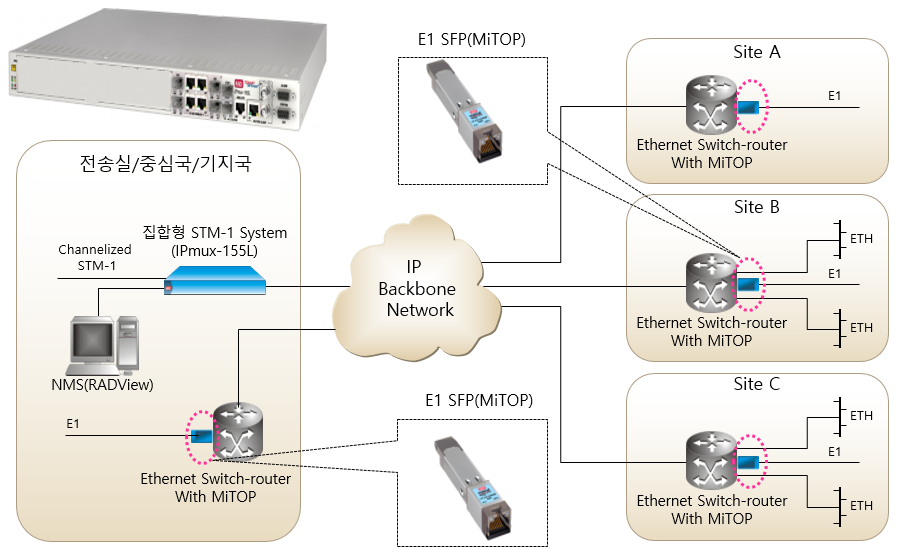

SFP 트랜시버 타입의 MiTOP SFP와 집합형 STM-1 System 타입의 IPMUX-155L(채널라이즈 STM-1) 장비로 TDM over Pseudowire 기술 적용으로 E1 신호를 UDP/IP, MPLS, MEF 패킷으로 변환합니다.

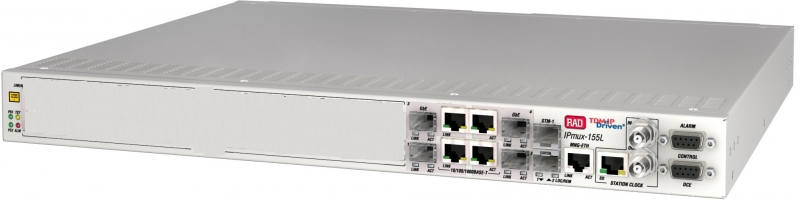

시스템 특징(IPMUX-155L)

• Multi-Standard PW 지원 : SAToP, CESoPSN, TDMoIP
• MSP(1+1) Channelized STM-1 에서 AU4 프레임 구조 지원
• 4GbE(UTP/SFP Combo) Network Port가 LAG 기능지원
• E1 SFP(MiTOP)와 완벽한 호환성 (통합NMS에서 관리가능)

시스템 특징(E1 SFP)

• 패킷 교환망 (PSN)으로 TDM 회선 에뮬레이션을 제공하는 SFP 기반의 TDM Pseudowire
• CESoPSN (RFC 5086) 및 SAToP (IETF RFC 4553) 페이로드 캡슐화
• 프레임 또는 비프레임 E1링크를 Fast Ethernet (UDP/IP, MPLS 또는 MEF 포맷) 으로 변환
• PDV(Jitter) 버퍼 설정은 최대 256ms 까지 지원
• ASIC-기반 구조로 프로세싱 지연 최소화
• RAD의 진보된 클럭 분배 메커니즘 채택

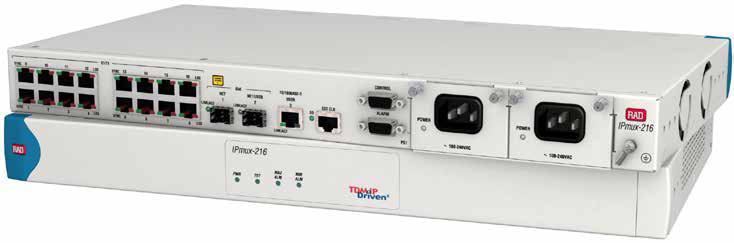

특징

• Multi-Standard PW 지원 : SAToP, CESoPSN, TDMoIP
• 802.3ad LAG(1+1), Dual homing 기능 제공
• 3개 Network/User Port 지원
• E1 SFP(MiTOP), IPMUX-155L과 완벽한 호환성 (통합NMS에서 관리가능)
• Channelized STM-1 기능으로 운용, 유지보수 편리성
• 소형화(1U, 3.6kg Size), 저전력으로(Max 27W) 비용절감
